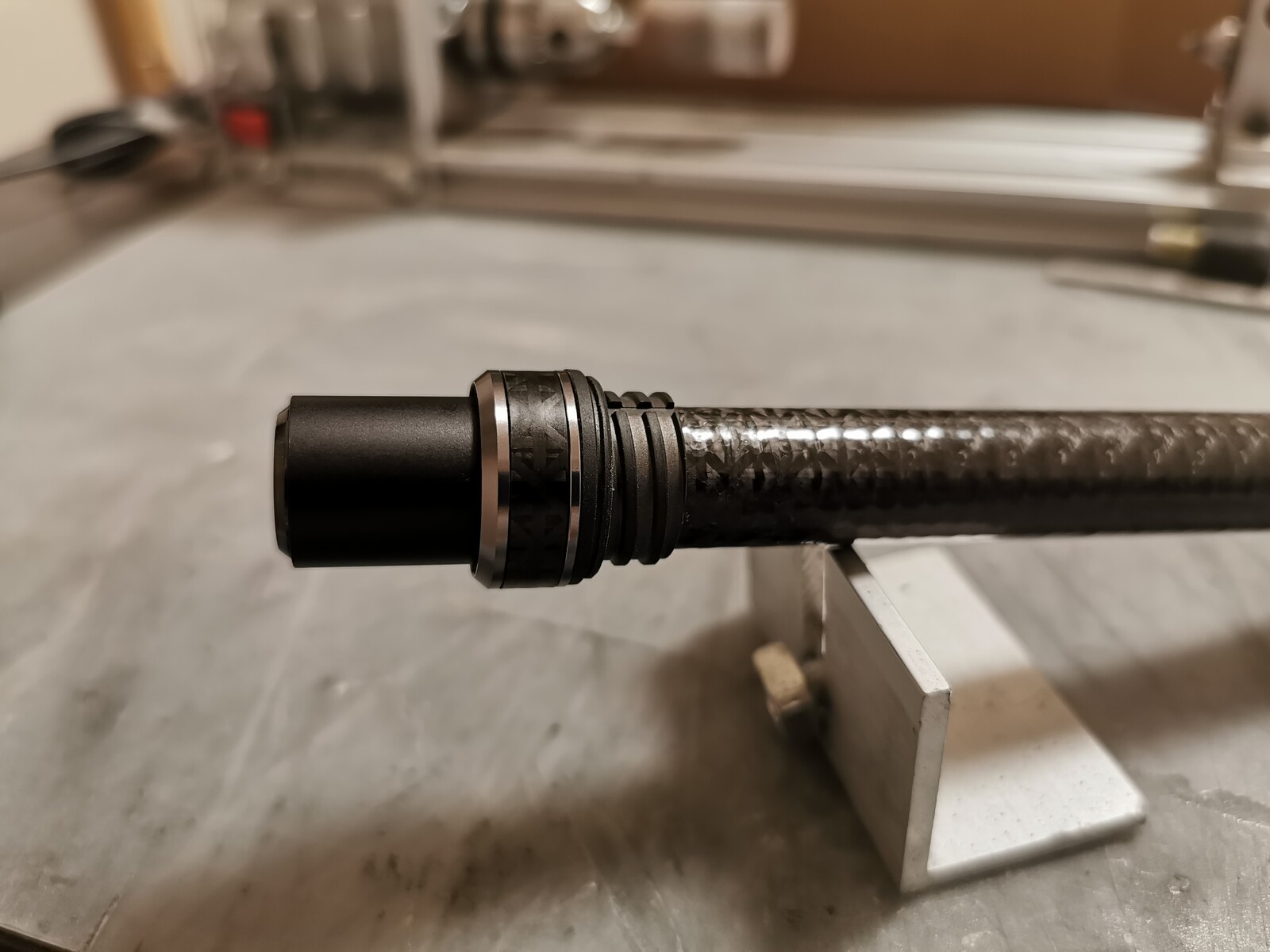

DPSのフードスクリュー部の種類は、SDフードとKNフードの2種類。
上の写真はKNフードで、ボクは基本的にKNフードしか使わない。
理由は、デザイン的な好みの問題。
KNフードは装飾自由度が高いから、自分の好みのデザインに寄せることができる。
そのデザインを考える上で、天秤にかけるのが「軽さ」。
軽けりゃ良いってもんでもないけど、ある程度の軽さとバランスを両立させて、自分にとっての快適なロッドを求めたくなるもんなんです。
そんな軽さとデザインを考えて作っているKNフードを紹介します。
KNフードの軽量化を考える場合、まずはフードを短くすることを考えるでしょう。
じゃあ、どれくらい短くすればいいのかってとこなんだけど、ボクの答えはスクリューの凸部が1.5巻きから2巻き。
1巻きだと締め込んだときの斜めになる感じが許せないので、見た目を考えるなら2巻き。
ここは、色々やってみて自分の最適解を見つけましょう。
フードの長さが決まれば、フードに通すカーボンパイプの長さも決まってくるけど、厄介なのがこのトップリング。
今回はBLANK ZAPPER DPS16 フード用トップリング のガンメタを使う予定なんだけど、そのまま使おうとすると足が長いのよ。

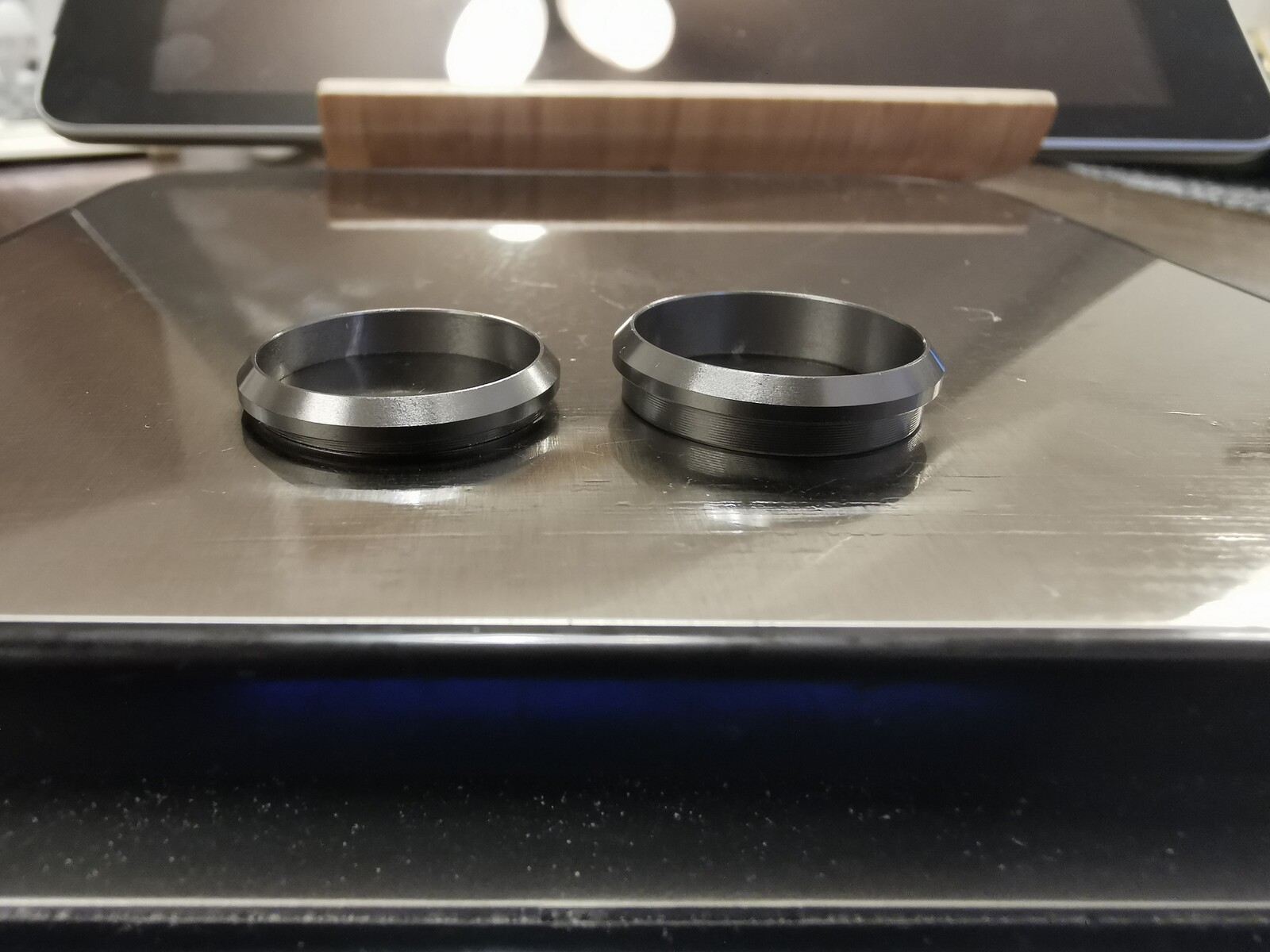

上の写真の右は製品そのまま。
左は、加工して足を短く削ってます。
こうすることで、フードに通すカーボンパイプも短くすることができる。
最初はアルミを削ることに抵抗があるかもしれないけど、意外と簡単に削れます。

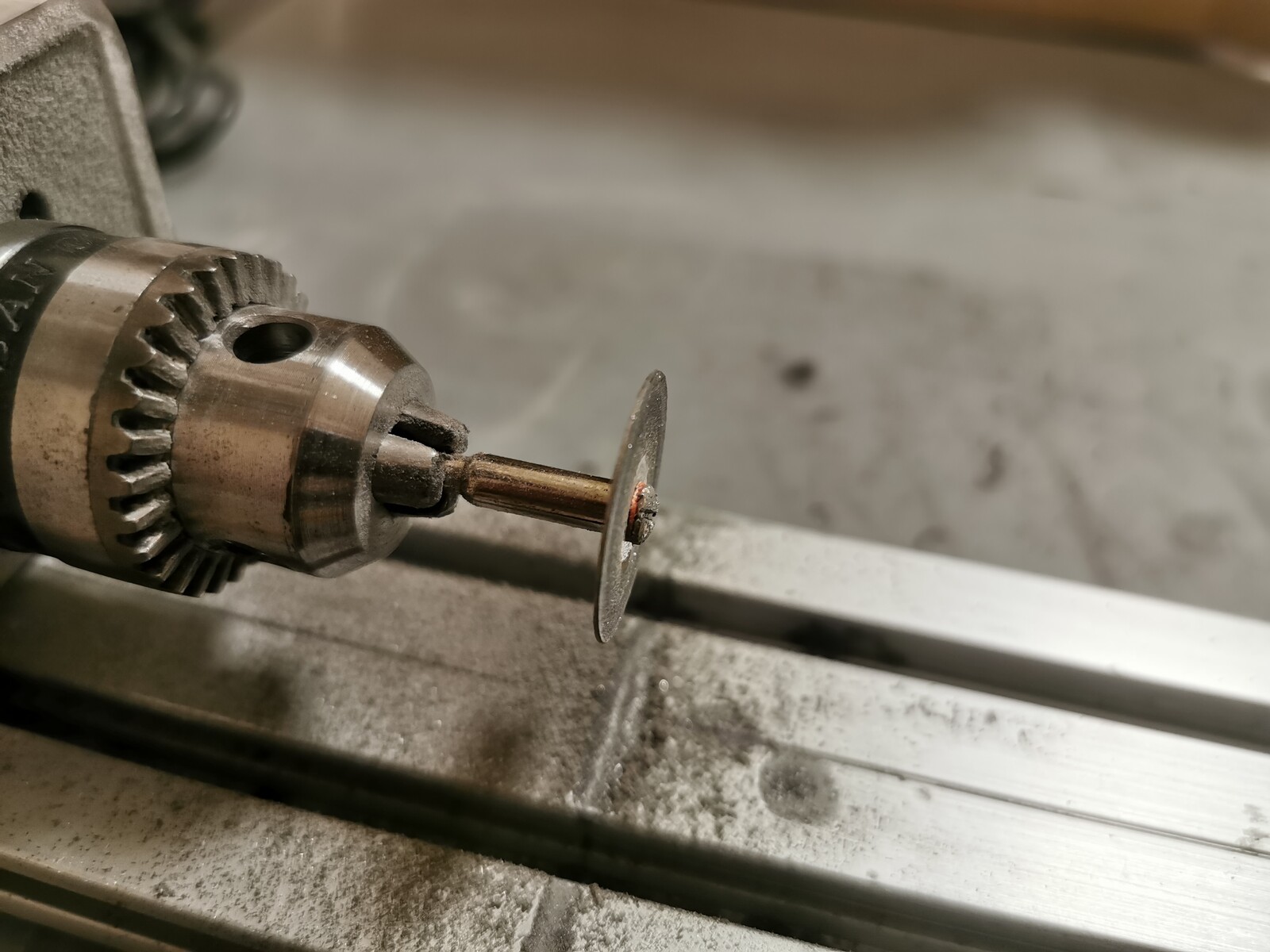

木工旋盤にダイヤモンドカッターをセット。
BLANK ZAPPER DPS16 フード用トップリング

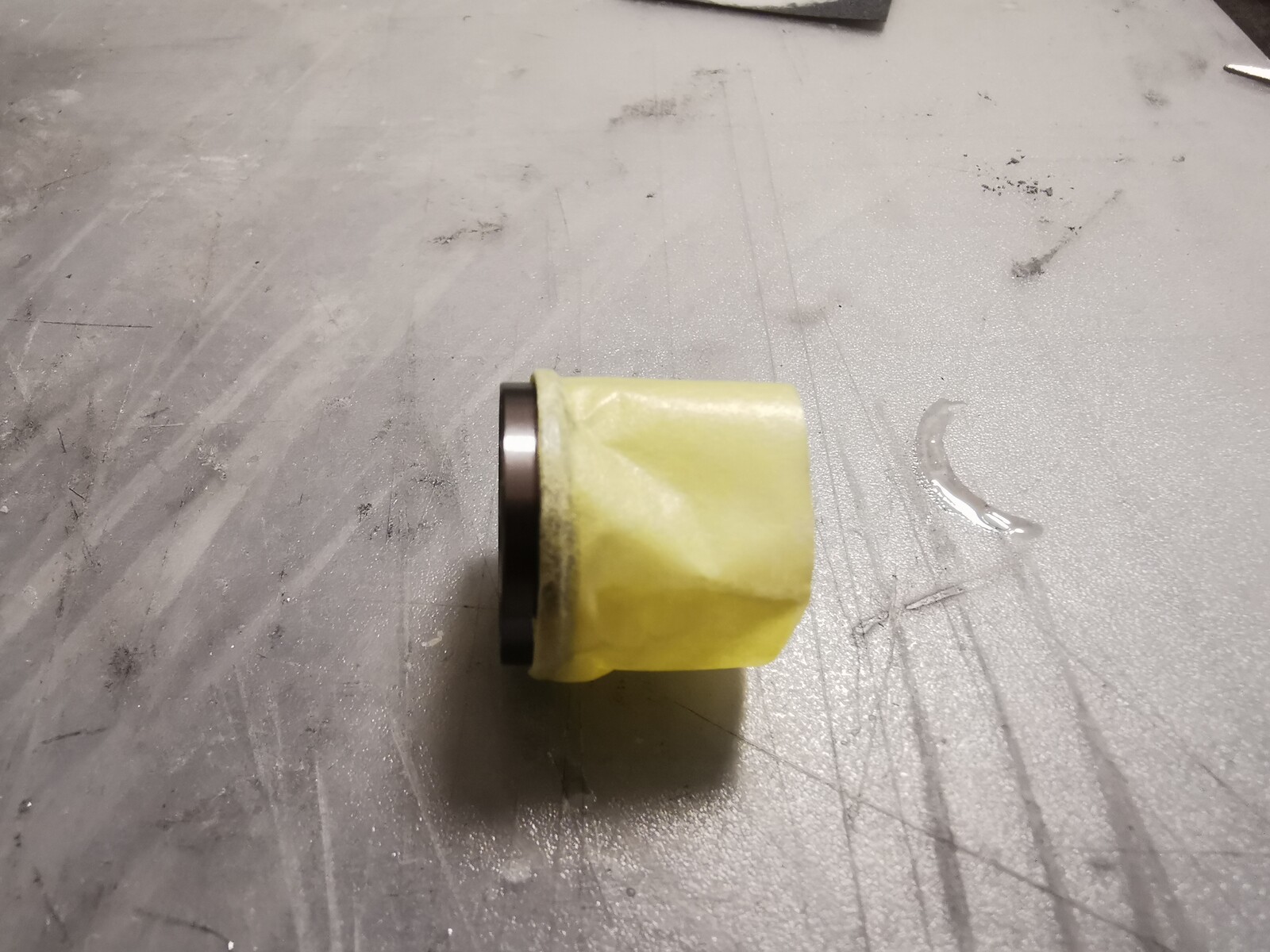

をマスキングテープで養生する。

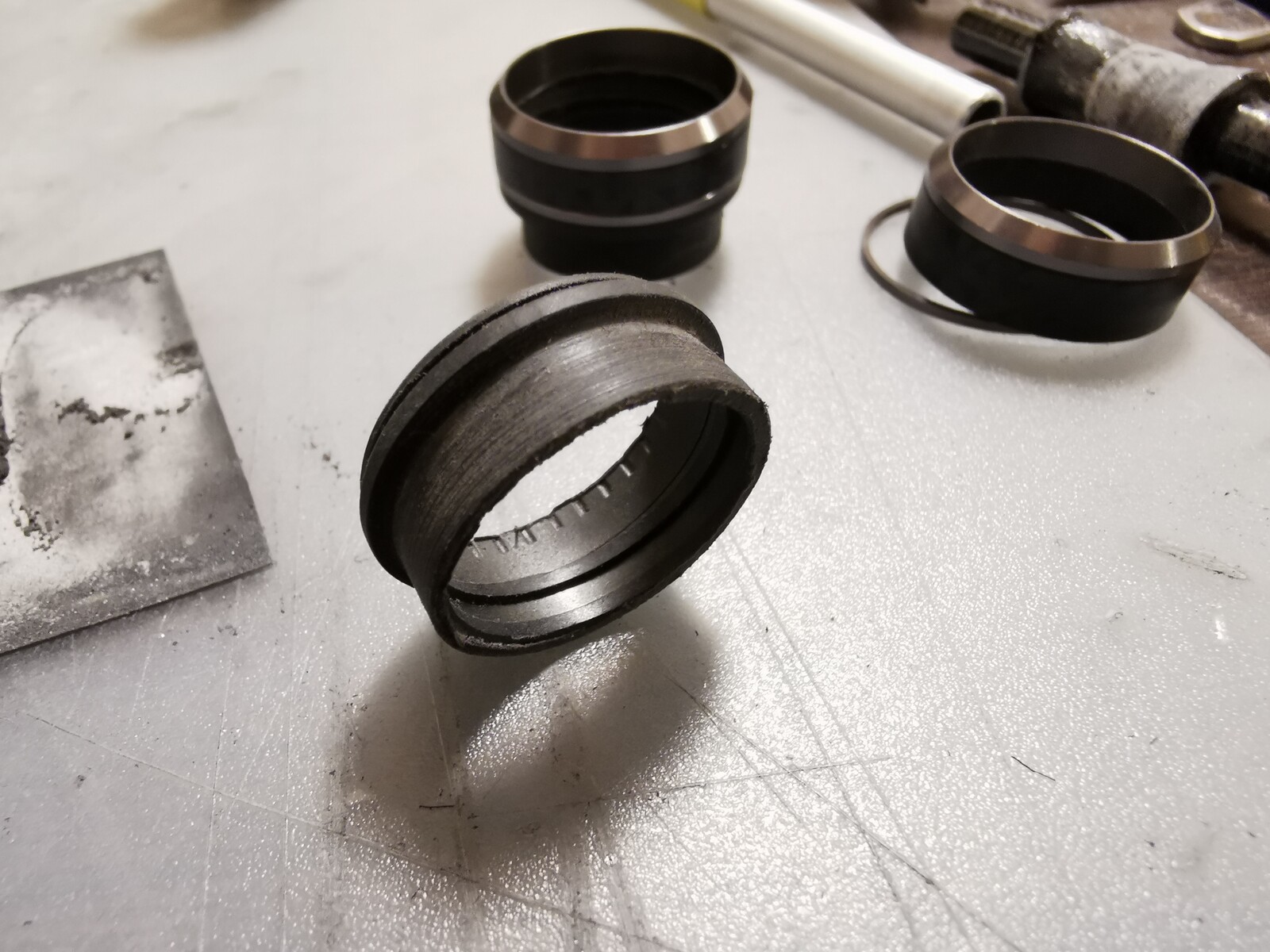

ダイヤモンドカッターに少しずつ削りたい足を押し当てていく。
熱くなるので、水で冷やしながら削りましょう。
濡らした状態で旋盤に当てると、削りカス水が飛び散るのでカバーしながら削りましょう。

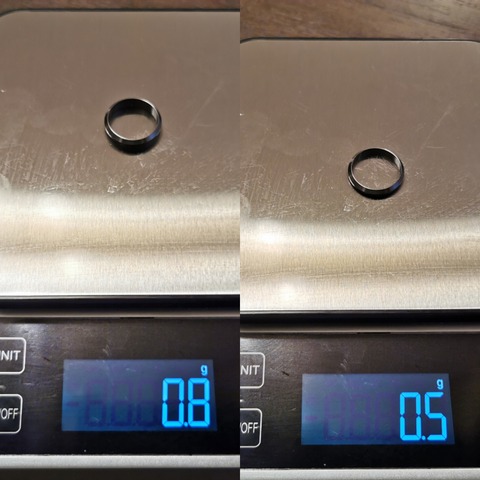

重さ自体は0.3gしか軽くなってないけど、これはデザインの為の軽量化。
フードに通すカーボンパイプを短くするために、トップリングの足を削るという回りくどい
話でした。
パッと見だけじゃただ単に組み上げただけのように見えるけど、実は一手間掛かってることはたくさんある。
これぞ、自己満ってやつだ。
それでは、素敵なロッドビルドLifeを!
上の写真はKNフードで、ボクは基本的にKNフードしか使わない。
理由は、デザイン的な好みの問題。
KNフードは装飾自由度が高いから、自分の好みのデザインに寄せることができる。
そのデザインを考える上で、天秤にかけるのが「軽さ」。
軽けりゃ良いってもんでもないけど、ある程度の軽さとバランスを両立させて、自分にとっての快適なロッドを求めたくなるもんなんです。
そんな軽さとデザインを考えて作っているKNフードを紹介します。
スクリューの凸は何巻きか
KNフードの軽量化を考える場合、まずはフードを短くすることを考えるでしょう。じゃあ、どれくらい短くすればいいのかってとこなんだけど、ボクの答えはスクリューの凸部が1.5巻きから2巻き。
1巻きだと締め込んだときの斜めになる感じが許せないので、見た目を考えるなら2巻き。
ここは、色々やってみて自分の最適解を見つけましょう。
アルミのトップリングも削って足を短くしよう
フードの長さが決まれば、フードに通すカーボンパイプの長さも決まってくるけど、厄介なのがこのトップリング。今回はBLANK ZAPPER DPS16 フード用トップリング のガンメタを使う予定なんだけど、そのまま使おうとすると足が長いのよ。
上の写真の右は製品そのまま。
左は、加工して足を短く削ってます。
こうすることで、フードに通すカーボンパイプも短くすることができる。
最初はアルミを削ることに抵抗があるかもしれないけど、意外と簡単に削れます。

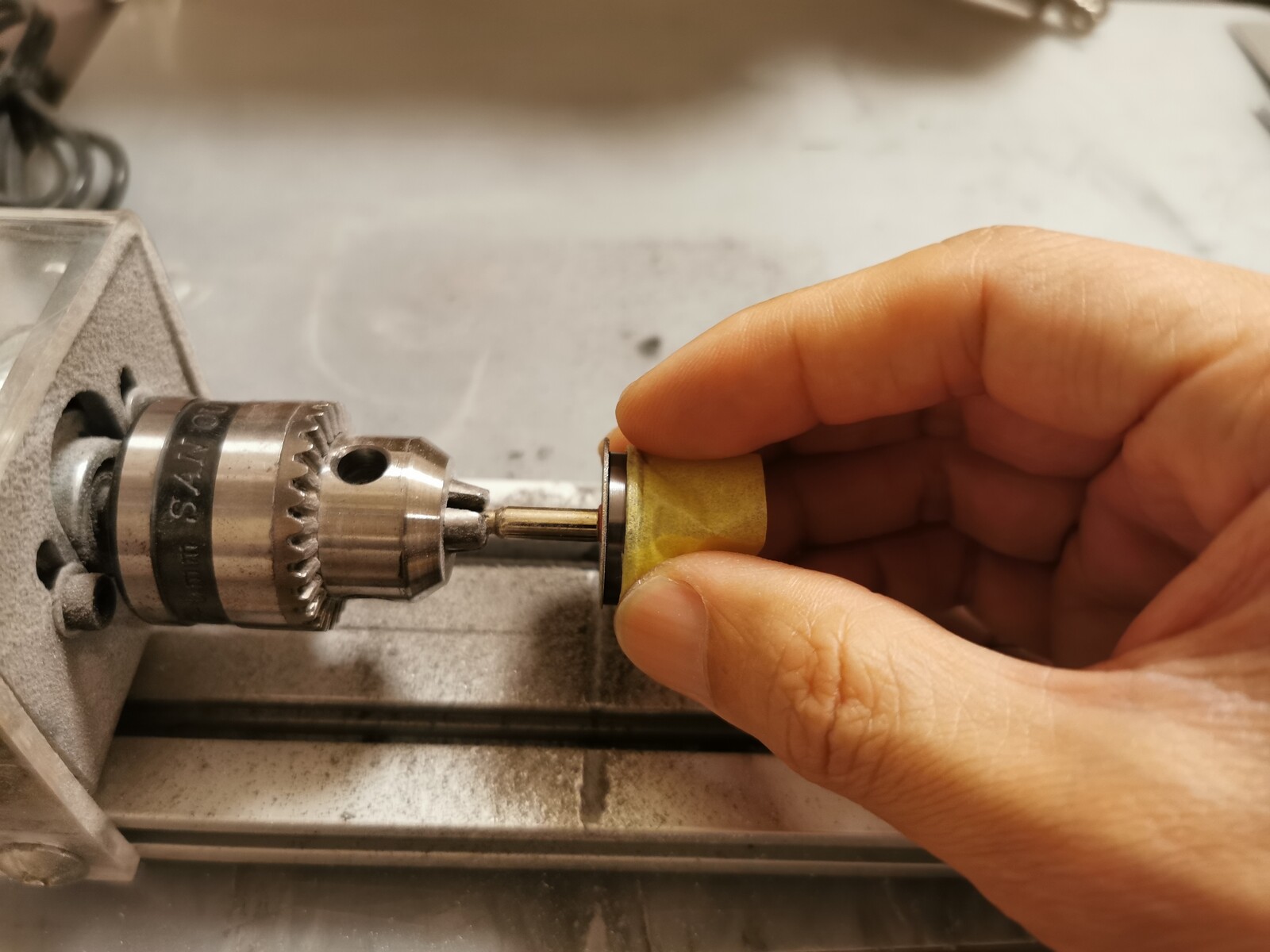

木工旋盤にダイヤモンドカッターをセット。
BLANK ZAPPER DPS16 フード用トップリング
をマスキングテープで養生する。
ダイヤモンドカッターに少しずつ削りたい足を押し当てていく。
熱くなるので、水で冷やしながら削りましょう。
濡らした状態で旋盤に当てると、削りカス水が飛び散るのでカバーしながら削りましょう。
重さ自体は0.3gしか軽くなってないけど、これはデザインの為の軽量化。
フードに通すカーボンパイプを短くするために、トップリングの足を削るという回りくどい
話でした。
パッと見だけじゃただ単に組み上げただけのように見えるけど、実は一手間掛かってることはたくさんある。
これぞ、自己満ってやつだ。
それでは、素敵なロッドビルドLifeを!
